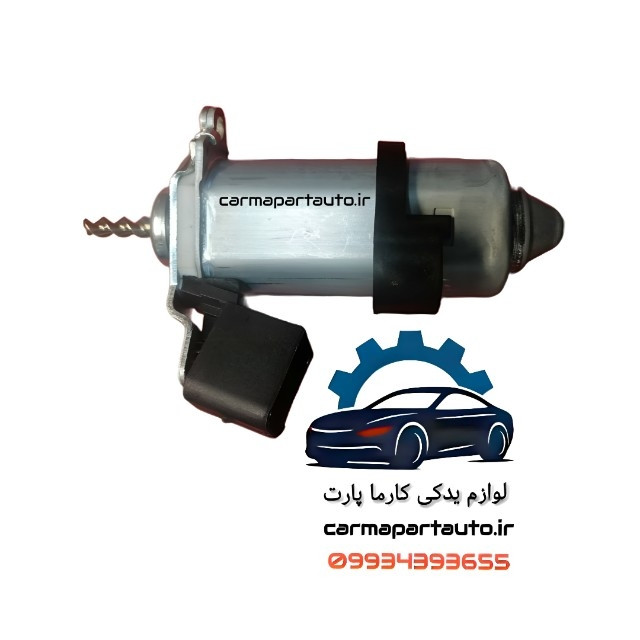

موتور کلاچ برقی (ECM - Electronic Clutch Module) برلیانس H230 و H220
موتور کلاچ برقی (که به نام ماژول کلاچ الکترونیک یا اکچوئیتور کلاچ نیز شناخته میشود) در خودروهای برلیانس H230 و H220 یک قطعه مکاترونیکی حیاتی است که در سیستم کلاچ اتوماتیک (AMT - Automated Manual Transmission) این خودروها استفاده میشود. این موتور، جایگزین عمل فیزیکی راننده در فشردن پدال کلاچ شده و تعویض دنده را به صورت خودکار یا نیمهخودکار انجام میدهد.
---
توضیحات کامل و فنی محصول:
1. معرفی کلی و اصول کار:
موتور کلاچ برقی(ECM) یک واحد الکترومکانیکی است که معمولاً روی جعبه دنده (گیربکس) نصب میشود. این قطعه توسط واحد کنترل گیربکس (TCU) فرمان میگیرد و وظیفه عملیات زیر را بر عهده دارد:
· فشار دادن و رها کردن کلاچ: با حرکت دادن شفت خروجی خود، از طریق یک اهرمبندی، فشار لازم بر روی سیستم کلاچ مکانیکی را وارد کرده و آن را قطع و وصل میکند.
· انتخاب دنده: در برخی طراحیها، این موتور مسئول جابجایی دوگانه است (هم قطع کلاچ و هم انتخاب دنده).
· تنظیم نقطه تماس کلاچ: به صورت خودکار، نقطه نیمکلاچ را با توجه به سایش دیسک و صفحه تنظیم میکند.
2. کاربرد، اهمیت و نقش در سیستم AMT:
· ایجاد راحتی رانندگی: حذف پدال کلاچ و خودکارسازی تعویض دنده، به ویژه در ترافیکهای سنگین.
· دقت و سرعت عمل: انجام بهموقع و دقیق عملیات کلاچ برای تعویض نرمتر دنده.
· کنترل الکترونیکی پیشرفته: هماهنگی کامل با موتور (ECU) و ترمز (ABS) برای عملکرد بهینه.
· قطعهای کلیدی در سیستم: خرابی آن به معنی از کار افتادن کامل یا جزئی سیستم تعویض دنده خودکار است.
3. مشخصات فنی، طراحی و اجزاء:
· سازگاری کامل: طراحی و کانکتور الکتریکی آن مخصوص مدلهای برلیانس H230 و H220 با گیربکس AMT است.
· اجزای اصلی:
1. موتور الکتریکی DC: با قدرت و گشتاور مشخص برای ایجاد حرکت.
2. جعبه دنده (گیربکس داخلی): مجموعهای از چرخدندهها برای افزایش گشتاور و کاهش سرعت خروجی موتور.
3. پتانسیومتر (Position Sensor): حسگری که موقعیت دقیق شفت خروجی (و در نتیجه میزان آزاد بودن کلاچ) را به TCU گزارش میدهد.
4. شفت خروجی: میلهای که حرکت دورانی را به حرکت خطی اهرم کلاچ تبدیل میکند.
5. بدنه آلومینیومی یا پلاستیک مقاوم: برای محافظت از قطعات داخلی.
· نحوه عملکرد: TCU با توجه به سرعت خودرو، موقعیت پدال گاز، وضعیت انتخاب دنده و دیگر پارامترها، به موتور کلاچ برقی فرمان میدهد تا شفت خود را به میزان دقیقی بچرخاند. این چرخش از طریق اهرم، موجب قطع یا وصل کلاچ میشود.
4. مزایای استفاده از موتور کلاچ برقی اصلی یا باکیفیت:
· عملکرد نرم و روان: تعویض دنده با تاخیر و ضربه کمتر.
· طول عمر بالا: مقاومت در برابر سایش و حرارت تولیدی در محیط گیربکس.
· دقت حسگرها: گزارش دقیق موقعیت کلاچ برای عملکرد بهینه TCU.
· نصب و کالیبراسیون آسانتر: تطابق کامل با سیستم.
· جلوگیری از آسیب به گیربکس: عملکرد دقیق آن از ضربه خوردن به دندهها جلوگیری میکند.
5. علائم خرابی موتور کلاچ برقی:
· خطای دنده (روشن شدن چراغ هشدار گیربوسکاپ): نمایش خطاهای مربوط به کلاچ یا Position Sensor روی نمایشگر.
· تاخیر یا عدم تعویض دنده: خودرو در حالت خلاص میماند یا دنده تعویض نمیشود.
· تعویض دنده با ضربه و خشونت: ضربه محکم هنگام تعویض دنده.
· لغزش کلاچ (دریفت): دور موتور بالا میرود ولی شتاب متناسب افزایش نمییابد (احساس میکند کلاچ میسوزد).
· شنیدن صدای تقه یا ساییدن از منطقه گیربکس.
· عدم حرکت خودرو: کلاچ به طور کامل وصل نمیشود.
· خاموش شدن خودرو هنگام توقف: کلاچ به طور کامل قطع نمیشود.
6. راهنمای جامع خرید، نصب و نگهداری حرفهای:
· تشخیص دقیق با دیاگ تخصصی: قبل از تعویض، باید با دستگاه دیاگ مخصوص، خطاهای سیستم AMT خوانده شود تا مطمئن شوید مشکل از موتور کلاچ برقی است و نه از TCU، سنسورها، سیمکشی یا خود گیربکس.
· خرید اورجینال یا معادل معتبر: این قطعه بسیار حساس است. حتماً از قطعه اورجینال برلیانس یا محصولات باکیفیت OEM تاییدشده استفاده کنید. قطعات تقلبی دقت پایینی دارند و به سرعت خراب میشوند.
· فرآیند نصب و کالیبراسیون (بسیار مهم):
1. نصب فیزیکی: موتور جدید را روی گیربکس نصب و پیچها را با گشتاور مناسب ببندید.
2. کالیبراسیون (Calibration) یا آموزش (Learning): این مرحله حیاتی است. پس از نصب، حتماً باید با دیاگ مخصوص، موتور کلاچ جدید کالیبره شود. در این فرآیند، TCU نقاط انتهایی (End Points) حرکت موتور و موقعیت نیمکلاچ را یاد میگیرد. بدون کالیبراسیون، سیستم به درستی کار نخواهد کرد.
3. تست عملکرد: پس از کالیبراسیون، تست جاده در شرایط مختلف انجام شود.
· نگهداری پیشگیرانه:
· از رانندگی با حالت نیمکلاچ (مثلاً نگه داشتن خودرو در سربالایی با گاز) به طور مداوم خودداری کنید.
· در توقفهای کوتاه، دنده را خلاص کنید.
· سیستم را مرتباً با دیاگ چک کنید تا از عدم وجود خطای پنهان مطمئن شوید.
---
نتیجهگیری نهایی:
موتور کلاچ برقی برلیانس H230 و H220مغز اجرایی سیستم انتقال قدرت نیمهخودکار این خودروهاست. خرابی آن رانندگی را بسیار دشوار یا غیرممکن میسازد. نصب این قطعه بدون کالیبراسیون حرفهای بیفایده است. تعویض آن باید همراه با تشخیص صحیح، استفاده از قطعه اصلی و کالیبراسیون با دیاگ مناسب انجام شود. سرمایهگذاری بر روی کیفیت و نصب صحیح این قطعه، آسودگی خاطر و عملکرد روان سیستم AMT را بازمیگرداند.
